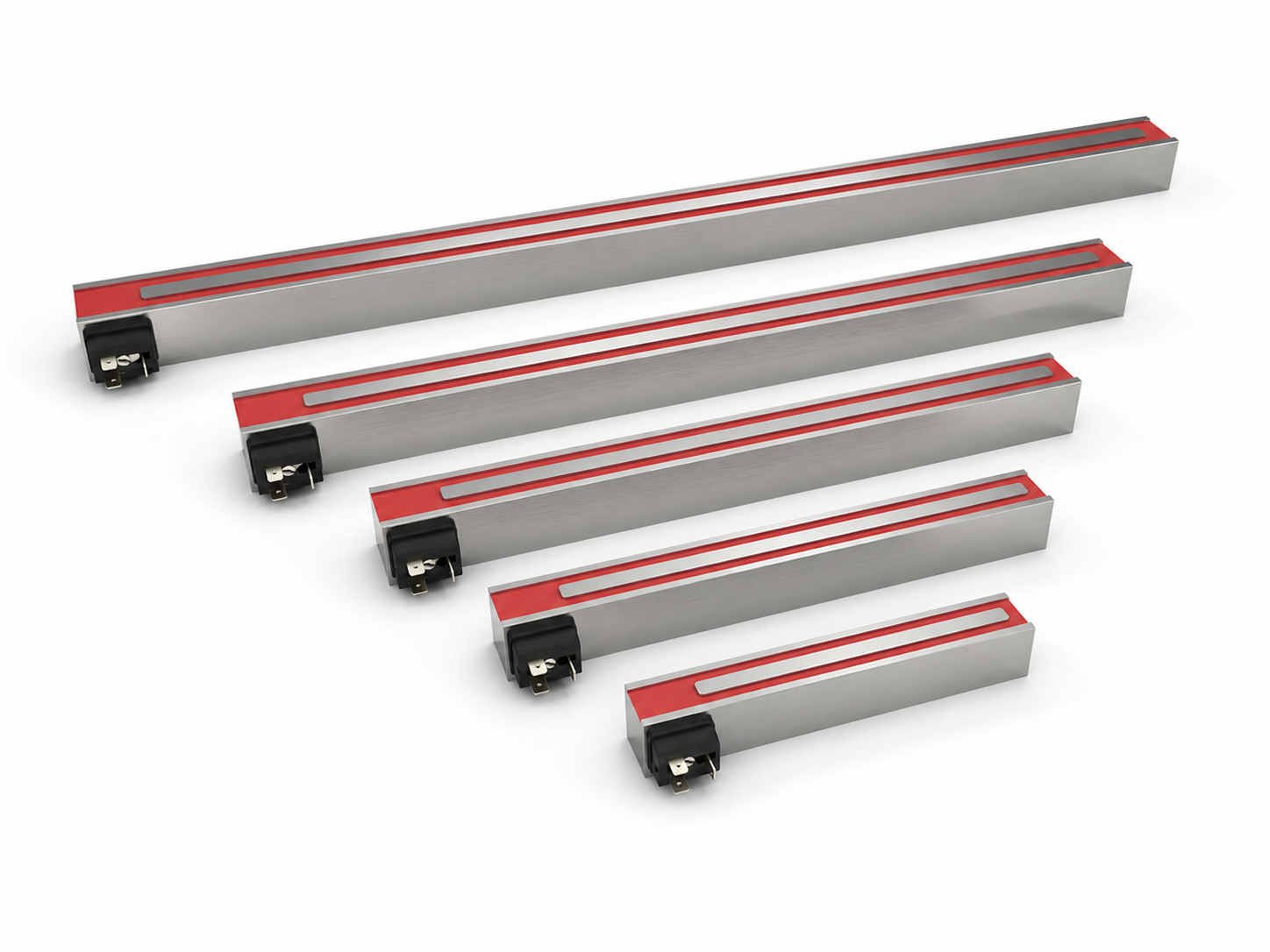

Elektrohaftmagnete wandeln elektrische Energie in mechanische Energie um sobald der Strom eingeschaltet wird.
Es wird ein magnetisches Feld für den intensiven Dauerbetrieb ganz ohne Einschränkungen aufgebaut.
Daher sind Elektromagnete dieser Art im Maschinenbau, Automatisierungstechnik, zum Festhalten von Feuerschutztüren, Lüftungs- und Sicherheitsanlagen usw. einsetzbar.
- Hohe Haftkraft bei minimalem Stromverbrauch
C.E. - Die Produkte halten die Regelungen zur Niederspannungsrichtlinie 73/23 CEE ein. Die Einhaltung der Regelungen zur elektromagnetischen Verträglichkeit 89/366 CEE obliegt dem Anwender.
Spulen 24V = ED 100% Dauerbetrieb
Schutzart P-32 DIN 40050
alle Angaben in mm
A: | B: | C: | D: | E: | F: | Bohrung: |
Gewicht: |
125 |
35 ± 0,3 |
34 ± 0,1 |
25 |
50 |
10 |
2x 6 |
0,9 kg |
175 | 35 ± 0,3 | 34 ± 0,1 | 25 | 50 | 10 | 3x 6 | 1,0 kg |
180 | 60 ± 0,1 | 49,5 ± 0,2 | 40 | 70 | 12 | 2x 8 | 2,3 kg |
225 | 35 ± 0,3 | 34 ± 0,1 | 25 | 50 | 10 | 4x 6 | 1,0 kg |
230 | 60 ± 0,1 | 49,5 ± 0,2 | 40 | 120 | 12 | 2x 8 |
3,0 kg |
425 | 35 ± 0,3 | 34 ± 0,1 | 25 | 50 | 10 | 8x 6 | 2,8 kg |
525 | 35 ± 0,3 | 34 ± 0,1 | 25 | 50 | 10 | 10x 6 | 3,5 kg |
530 | 60 ± 0,1 | 49,5 ± 0,2 | 70 | 120 | 12 | 4x 8 | 7,8 kg |
625 | 35 ± 0,3 | 34 ± 0,1 | 25 | 50 | 10 | 12x 6 | 4,5 kg |
