Verwendung:
- schleifen, erodieren, messen von Präzisionsteilen in Winkellage
Ausführung:

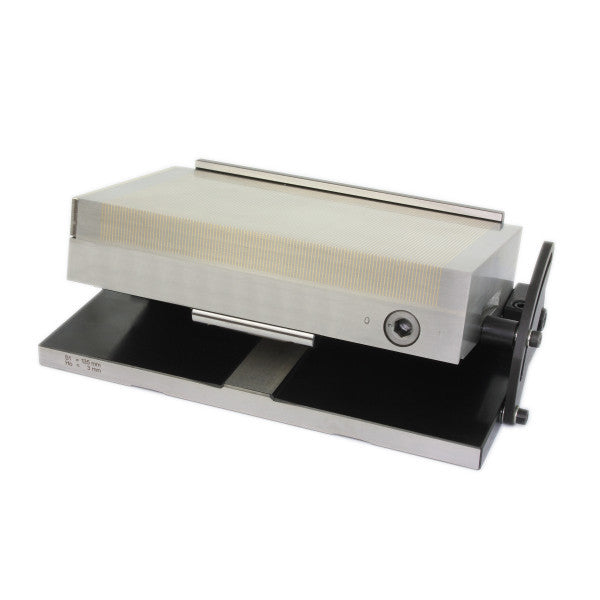

- Schwenkung um die lange Achse, mit Magnet-Spannplatte
- Ganzstahlausführung mit Magnetspannplatte
- Grundkörper und Auflageflächen 55-62 HRC gehärtet
- Schwenkung durch, unter Magnetplatte angebrachter, Klemmmechanik
- Winkelgenauigkeit +/- 5 sec.
- Planparallelität +/- 0,005/100 mm
- Haltekraft max. 70 N/cm2
- Magnetfeldhöhe ca. 8 mm
- Abnutzbarkeit Polplatte 5 mm
- Polteilung 1,8 mm
Anwendung:
- Winkel werden mit Hilfe der Endmaße nach dem Sinusprinzip bis 45 Grad bestimmt. (Sinustabelle im Lieferumfang enthalten)
- Auf Anfrage Sinustische mit Elektro- oder Elektro-Permanent- Magnetspannplatten erhältlich
- Weitere Abmessungen und Ausführungen auf Anfrage
|
A: |
B: |
C: |
Gewicht: |
| 175 mm |
100 mm |
117 mm |
19 kg |
| 250 mm | 150 mm | 117 mm | 27 kg |
| 255 mm |
130 mm |
117 mm |
25 kg |
| 300 mm | 150 mm | 117 mm | 35 kg |
| 350 mm | 150 mm | 122 mm | 42 kg |
| 400 mm | 200 mm | 125 mm | 63 kg |
